REALIZAR UNA FUENTE EN 3 DIMENSIONES
primero dibujar un un hexágono

dibuja 3 y colócalos dentro del  hexágono

y levanta la superficie en  concepto

lo dibujamos en 3d  realizamos la esfera

 colocamos la esfera en el hexágono realizando un hueco

final mente dibujamos  un cilindro  y tenemos nuestro lavadero

BARRERA Y SOLEVAR

primer paso : construcción  de la forma de la base de una copa

segundo paso: seleccion para la construcción de sus paredes

tercer :construcción de la copa ubicando el eje

cuarto : realizar la forma del queso

quinto : ubican dolo en 3d la copa terminada

sexto: el queso  ejecutando el eje

EXTRUSIÓN DE SUPERFICIES

PRIMER PASO:
DIBUJA  LAS  FIGURAS GEOMÉTRICAS  Y SELECCIONARLAS


SEGUNDO PASO:

SELECCIONA EL RECTÁNGULO Y DIBUJA UN SUPERFICIE CUADRADA

TERCER PASO:PARA REALIZAR EL CIRCULO SECCIONA CIRCUNFERENCIA Y SELECCIONA EL CIRCULO

CUARTO PASO : ALZA EL CILINDRO EN FORMA DIAGONAL

QUINTO PASO: SELECCIONA  EL CILINDRO CON LA INTERFERENCIA Y SERA UN CILINDRO INCLINADO

UNIÓN DIFERENCIAS E INTERCESIÓN

PRIMER PASO: DIBUJA  LA FIGURAS  PARA REALIZAR LA UNIÓN Y INTERSECION

SEGUNDO PASO : SELECCIONA LA FIGURA

TERCER PASO: UNE LA FIGURA Y REALIZA LA INTERCECION

CUARTO PASO : SELECCIONA LA FIGURA

QUINTO: INTERFIERA CON LA FIGURA DOBLE CLIP

SEXTO: SOLO TE QUEDA UN CUBO SOLIDO

SEPTIMO: IGUAL CON EL TRIANGULO FORMAMOS UNA LAMPARA

construcción de objetos en 3D

FIGURAS GEOMÉTRICAS EN 3D

PASO 1 ENTRAR A AUTO CAD IR ALA BARRITA INFERIOR DE CAMBIO DE ESPACIO DE TRABAJO CLID Y NOS DIRIGIMOS A MODELOS EN 3D

PASO 2: DIBUJO UNA PRISMA GEOMETRICO Y LO PASO A UN PLANO DE 3D.

PASO 3: DIBUJO LS FIGURAS GEO METRICAS DE LA LISTA DEL PRISMA

PASO 4 : TERMINO DE DIBUJAR LAS FIGURAS GEOMETRICAS

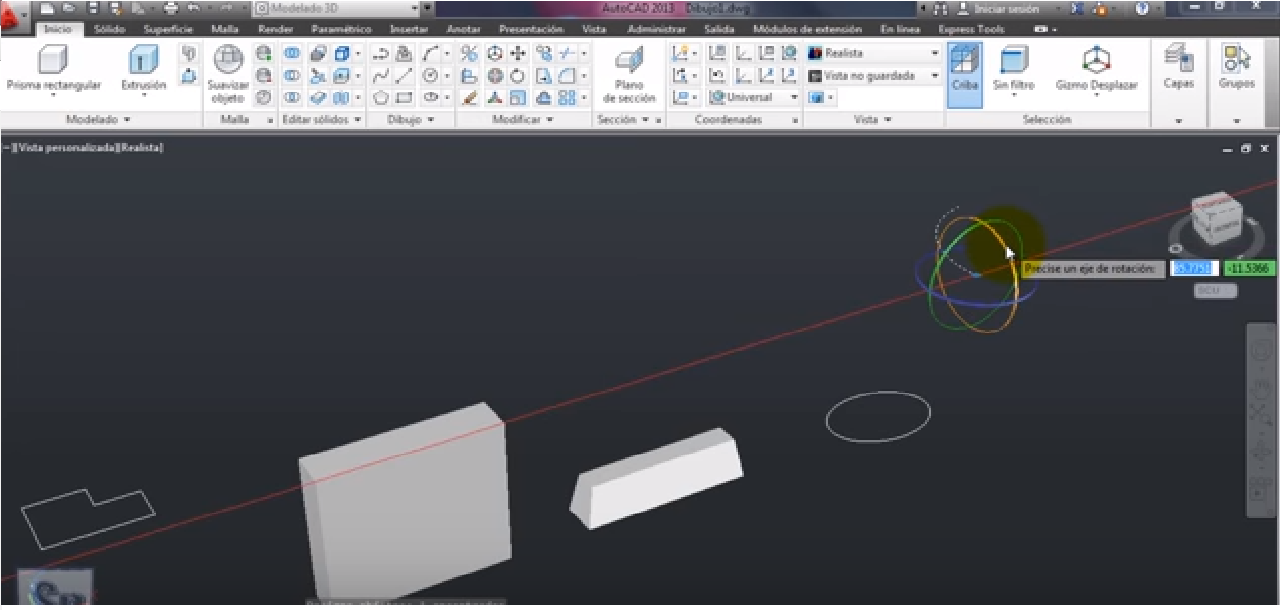

PASO 5: MOVIMENTO ORVITAL DEL PLANO  EN 3D

Paso 6: movemos el plano con movimiento orvitales y lentos y rápido clid en el mouse
